GD系列輻射熱流傳感器操作手冊
為適應所有的輻射熱流測量而設計
量程：100W/m2~30MW/m2可選
l不可私自拆開熱流傳感器，否則失去保修；
l傳感器溫工作，將很可能對傳感器造成不可逆損壞；
不可在傳感器兩端加載電壓，否則可能造成不可逆損壞
術語和符號
工程量 符號 單位
熱流密度 q W/m2
電壓信號 U μV
靈敏度 Ks μV/(W/m2)
溫度 T ℃
熱阻 R K/W

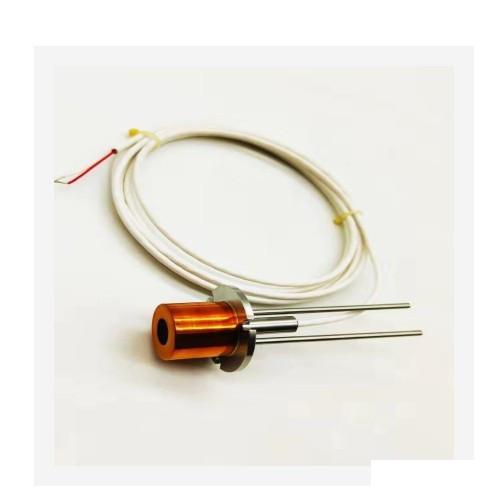

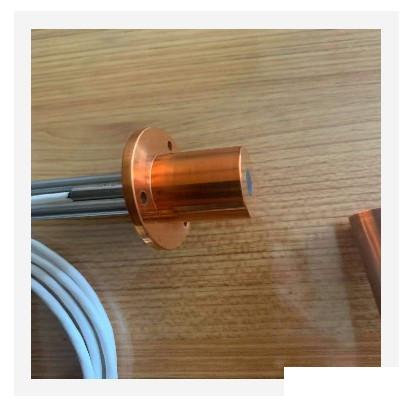

GD系列輻射熱流傳感器，是設計用來測量輻射熱流密度的一種傳感器，可以針對不同的使用環境和客戶的研究目的來定制不同形狀，不同量程的傳感器，針對長時高溫測量我們還可以定制水冷式傳感器。GD系列傳感器的標定結果可追溯至NIST，針對中國大陸的客戶，航天部10上海標卓科學儀器有限公司2所及航空部304所提供熱流傳感器校準服務。
GD系列傳感器可用來測量100W/m2~30MW/m2范圍內的輻射熱流密度，GD系列傳感器的精度典型值為：±3%F.S.，故而客戶應大致判斷被測熱流密度，再根據估算值來選擇對應量程的熱流傳感器。我們也可以提供相關的建議。
GD系列輻射熱流傳感器的使用非常簡單，將傳感器直接連接至采集設備或記錄儀（電壓分辨率好能夠μV級別）。輻射熱流密度與傳感器的電壓輸出信號成比例。通常我們把這個比例關系稱為傳感器的靈敏度系數，符號是Ks，單位是μV/(W/m2)。
那么，
q = U/Ks…………………………………………………………………………（方程1）
其中q 是熱流密度，單位是W/m2
U是電壓信號，單位是μV
Ks是傳感器的靈敏度系數，單位是μV/(W/m2)，Ks值可在傳感
1.1如何選擇合適上海標卓科學儀器有限公司的熱流傳感器
我們的定制能力，可以按照需求提供合適的傳感器。
標準的GD系列輻射熱流傳感器配備2米長信號線；
下面是一些定制要素
l量程定制：100W/m2~30MW/m2之間，皆可定制；
l導線長度；
l是否需要耐高溫導線：耐溫1000°C;
l內置T型熱電偶（僅針對量程300KW/m2以下的型號）；
l傳感器長度，傳感器外徑；
l是否要屏蔽對流；
l安裝方式：自帶法蘭盤，或通體螺紋等等；
l水冷式傳感器還可定制水管粗細；
l特殊形狀。
11.11.2發貨清單
包裝中應包含：
lGD系列輻射熱流傳感器1支；
l出廠校準證書1份；
l傳感器保護帽1個；
l其余客戶指定配件（如有）。
公司承諾：質量服務承諾：
1.質量保修期一年，終生免費維護。
2.在保修期內，除人為因素外，任何因儀器設計、材料或工藝不當引起的缺陷、故障我們免費修理或更換。
3.接到用戶通知所提供的儀器出現故障后，24小時內回應.
4.保證及時向用戶以最優的價格提供所需的備品備件和易
