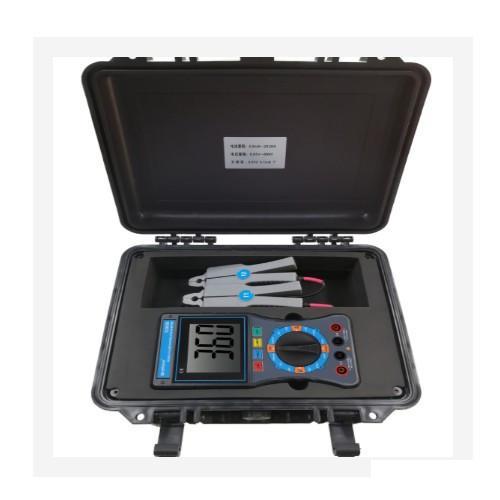

SYS200B雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量?jī)呻妷洪g、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測上海標卓科學儀器有限公司試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。儀表大LCD顯示屏，字高達40mm，具有背光，顯示一目了然。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。
技術規格：
1．基準條件和工作條件
影響量
基準條件
工作條件
備注
環境溫度
23℃±1℃
-10℃～40℃
環境濕渡
40%～60%
＜80%
信號波形
正弦波
正弦波
β=0.05
信號頻率
50HZ±1HZ
45HZ～65HZ
儀表工作電壓
9V±0.1V
9V±1V
測相位電流幅值
1A±0.1A
10mA～20.0A
測相位電壓幅值
100V±10V
30V～600V
外電場、磁場
應避免
被測導線位置
被測導線處于鉗口的近似幾何位置
2．一般規格
功 能
相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試
電 源
DC9V 堿性干電池（1.5V AA×6）
功 耗
開啟背光燈ZUI大約35mA,電池連續工作約40小時
關閉背光燈,儀表耗電約5mA,電池連續工作約300小時
顯示模式
LCD顯示，藍屏背光功能，適合昏暗場所
LCD尺寸
70mm×62mm
LCD顯示域
64mm×54mm
儀表尺寸
長寬厚：196mm×92mm×54mm
鉗口尺寸
φ7.5mm×13mm
采樣速率
約3次/秒
量 程
交流電壓：0～20V/200V/600V
交流電流：0～200mA/2A/20A
相位：0～360°
測量相位時被測信號的幅值范圍
測U1-U2相位時：30V～600V
測I1-I2相位時：10mA～20.00A
測U1-I2或I1-U2相位時：10V～600V、10mA～20.00A
數據保持
測試中按HOLD鍵保持?jǐn)?shù)據，“DH”符號顯示
自動關機
開機約15分鐘后，儀表自動關機，以降低電池消耗
電壓檢測
當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池
儀表質量
主機約550g(帶電池)，表鉗約170g×2，測試線約250g
測試線長度
1.5m
電流鉗線長
2m
工作溫濕度
-10℃～40℃； 80%Rh以下
存放溫濕度
-10℃～60℃； 70%Rh以下
輸入阻抗
測試電壓各檔輸入阻抗為：2MΩ
測U1U2相位時電壓輸入阻抗為：40kΩ
耐 壓
儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘
絕 緣
儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ
結 構
雙重絕緣
3．基準條件下基本誤差及性能指標
類 別
分辨率
基本誤差
電 壓
20V
0.01V
±(1.2%rdg+2dgt)
200V
0.1V
6上海標卓科學儀器有限公司00V
1V
電 流
200mA
0.1mA
±(1.0%rdg+2dgt)
2A
1mA
20A
10mA
相 位
0～360°
1°
±1°
注意：工作條件下相位誤差不過±3°。
